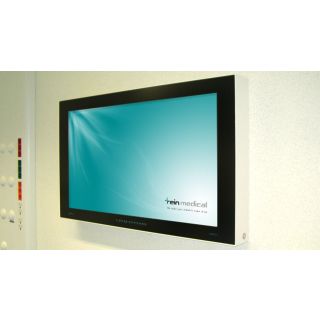

VIEWMEDIC OPERION CONCEPT - Digitale Röntgenbildbetrachter für den Wandeinbau

Artikelnummer: OPERION-CONCEPT

Herstellernummer: OPERION-CONCEPT

Flexibles, modulares OP-Wandmodul mit integriertem medizinischen PC und Monitor

Kategorie: OP Wandkonsolen


Preis auf Anfrage
Muss bestellt werden. Ab Bestellung lieferbereit in 28 Tagen.


Der VIEWMEDIC OPERION ist ein professioneller Monitor, konstruiert als Wandmodul. Das System lässt sich um ein COMPUTERMODUL ergänzen und wird so zu einer vollwertigen medizinischen Workstation für RIS, KIS, PACS etc

Es wird ausschließlich Hardware für den industriellen Einsatz verbaut, welche sich durch lange Verfügbarkeit und besonders hohe Ausfallsicherheit von gewöhnlicher PC-Hardware absetzt

Zusätzlich verwendet VIEWMEDIC nur nach IEC 60601-1-2 und IEC 60601-1 zertifizierte Hardware-Kombinationen.


Das Konzept des VIEWMEDIC OPERION erfüllt perfekt die Anforderungen eines modernen OP. Durch die gestalterischen Freiheiten und den modularen Aufbau ist der OPERION an jede Umgebung anpassbar

Modularer Aufbau

Das Trennen der medizinisch zertifizierten Computer- und Monitormodule von der OPERION FRONTVERKLEIDUNG ist einzigartig. So bietet der modulare Aufbau hohe Flexibilität und ist problemlos an neue Anforderungen anpassbar.

Folgende Module stehen für den OPERION zur Auswahl:

» Das Monitormodul

Das MONITORMODUL setzt sich aus einem oder zwei Monitoren zusammen. Die Monitore sind in verschiedenen Größen bis 46? verfügbar.

» Das PC-Modul

Das zusätzliche PC-MODUL enthält modernste IT-Komponenten und ist variabel konfigurierbar. Es ist auch noch nach Jahren problemlos aufrüstbar.

» Die Eingabemodule

Die EINGABEMODULE setzen sich aus einer Tastatur und einer Maus oder einer Tastatur mit Touchpad zusammen. Hierzu stehen verschiedene hygienische Eingabegeräte zur Wahl

Ganz egal, ob Nische oder Aufputz: Der OPERION passt überall

Jeder OP ist anders - und der VIEWMEDIC OPERION ist darauf eingestellt. Mit seinen verschiedenen Installationsmöglichkeiten (FB, BR, BODY & TOWER) kann er individuell an jede räumliche Gegebenheit angepasst werden. Mit diesen vier Bauweisen ist eine grenzenlose Individualität möglich:

Variabel und hygienisch

Die MONITORMODULE des VIEWMEDIC OPERION sind an die Umgebung im OP-Saal anpassbar. Konfigurieren Sie sie passend für Ihre Einsatzsituation. Dabei bestimmen Sie die Anzahl, Ausrichtung und Größe der Monitore (21,5? bis 46?). Wahlweise sind die Monitore auch als Touchscreenvariante (PCT - Projective Capacitive Touch) erhältlich. Der Videocontroller ist in zwei Ausführungen erhältlich. So unterstützt die erweiterte Version u.a. Loop-Through und professionelle Videoschnittstellen, inklusive 3G/HD-SDI. Der Videocontroller wird für jeden Monitor individuell festgelegt.

Die Monitore des OPERION bieten viele Vorteile:

  • Industriepanels für den 24/7-Betrieb
  • Helligkeitssensor für die 42?- und 46?-Bildschirme
  • Speicherbare Benutzerprofile
  • DICOM-Preset
  • Hygienische Steuerung über das COMMAND BAR Sensorfeld
  • IR-Fernbedienung oder Fernsteuerung über RS232 / GPIO
  • Einfache Verkabelung
  • Bild-in-Bild-Darstellung

Moderne Architektur für eine starke Leistung

Die PC-MODULE des VIEWMEDIC OPERION setzen auf Leistung und Sicherheit: Als Basis dient ein leistungsfähiges Industrie-Mainboard mit modernster Intel®-Architektur.

  • Das Mainboard wird wahlweise mit Intel Core? i5? oder i7? Prozessoren bestückt. Der Arbeitsspeicher beträgt bis zu 16 GB. Das garantiert genügend Speicherplatz und Rechenleistung für alle Anwendungen.

  • Die Schnittstellen sind so gewählt, dass keine Engpässe entstehen:LAN 10/100/1000, USB 3.0, USB 2.0, RS-232, HDMI, PCIe-16x Slot.

  • Mit der optionalen 3D-Grafikkarte werden grafikintensive Anwendungen noch flüssiger dargestellt.

  • Wird als Eingabemodul eine DOCTRAY MEDIGENIC oder TOUCH verwendet, besteht die Möglichkeit, diese mit einem DVD-Laufwerk auszustatten.

  • Die Schnittstellen des PC-Moduls lassen sich galvanisch trennen. Das garantiert einen Überspannungsschutz bis zu 4 kV.

Hygienische Eingabegeräte

Tastaturen und Mäuse werden in der Regel von mehreren Personen benutzt. Da eine 100%-ige Handhygiene nie erreicht wird, kann so eine Kreuzkontamination zwischen Patient und Personal entstehen, mit fatalen Folgen.

Als fester Bestandteil in Ihr betriebsweites System implementiert, helfen MEDIGENIC Eingabegeräte Infektionsrisiken zu mindern. Diese Eingabegeräte sind ergonomisch und werden an der Gehäusefront angebracht.

DOCTRAY MEDIGENIC Tastatur & Maus

Die DOCTRAY MEDIGENIC Tastatur besteht aus der Hygienetastatur, einer Mausablage, USB-Ports und einem optionalem DVD-Multidrive.

Die DOCTRAY MEDIGENIC Hygienetastatur überzeugt durch ihre hygienischen Eigenschaften und der komfortablen Ergonomie einer gewöhnlichen Tastatur. Mit einer Wischdesinfektion wird sie besonders einfach und schnell desinfiziert.

  • Unterhalb der Hygienetastatur ist ein DVD-Multidrive nachrüstbar. Es liest und schreibt alle gängigen CD- und DVD-Formate. ??
  • Die DOCTRAY MEDIGENIC Hygienetastatur ist in zwei Ausführungen und mehreren Sprachlayouts erhältlich. Die MEDIGENIC COMPLIANCE Hygienetastatur weist in einstellbaren Intervallen auf das Desinfizieren hin. Die MEDIGENIC ESSENTIAL verzichtet auf das Alarmsystem, weist aber die gleiche komfortable Ergonomie und hygienischen Eigenschaften auf.
  • Die hygienisch optimierte MEDIGENIC Maus besitzt drei Tasten und eine Scroll-Funktion. Sie ist leicht desinfizierbar und liegt komfortabel in der Hand.

DOCTRAY TOUCH

» Die DOCTRAY TOUCH Tastatur ist besonders kompakt und robust.

Die DOCTRAY TOUCH Tastatur besteht aus einer Tastatur und einem rechts angeordneten Touchpad. Sie ist besonders kompakt und robust und lässt sich auch mit OP-Handschuhen bedienen.


Auch die DOCTRAY TOUCH Tastatur kann mit einem DVD-Multidrive ausgestattet werden.

Die hygienischen Eingabegeräte von VIEWMEDIC reduzieren das bakterielle Übertragungsrisiko deutlich.

Cat -Extender

Mit einem CAT-EXTENDER übertragen Sie Bild- und Videosignale über ein herkömmliches Ethernet-Kabel (CAT.5) mit RJ45-Steckern über Strecken bis zu 100m - und das in DVI-Qualität bei 60 Bildern in der Sekunde. Zusätzlich ist das Signal kostengünstig galvanisch trennbar und bietet einen Überspannungsschutz bis 4 kV.

Der CAT-Extender ist in jeden VIEWMEDIC OPERION mit installiertem PC-MODUL nachrüstbar. Dient ein VIEWMEDIC OPERION als Signalquelle, müssen Empfangsgeräte wie Monitore, Aufnahmegeräte etc. lediglich über einen CAT-Empfänger verfügen. CAT-Empfänger sind in bestehende Systeme einfach nachrüstbar.

Unterputzdosen

Die Flexibilität und Erweiterbarkeit setzt sich auch außerhalb des VIEWMEDIC OPERION fort: Damit Sie externe Geräte, wie z.B. Monitore und USB-Sticks anschließen können, bieten wir standardisierte und beschriftete Unterputzdosen an. Die Unterputzdosen sind nach Ihren Vorgaben konfigurierbar. Auch die Steuerschalter für die OPERION INFOBAR lassen sich so gestalten.
Weitere Beispiele für UP-Dosen sind z.B.

  • System On/Off
  • PC On/Off
  • HD-SDI / 3G
  • DVI / HDMI
  • VGA
  • CVBS
  • S-Video
  • USB

INFOBAR

Die INFOBAR ist in jeden VIEWMEDIC OPERION integrierbar. Sie bietet Anzeigen für Uhrzeit, Raumtemperatur und relative Luftfeuchte, sowie eine Stoppuhr an.

Die professionelle LED-Anzeige bietet beste Kontrasteigenschaften und hält mindestens 100.000 Stunden.
