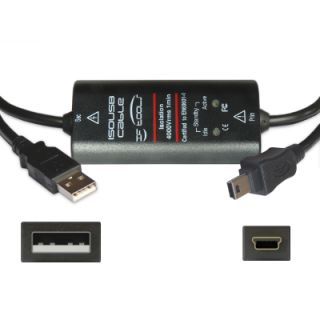

USB Isolationskabel mit galvanischer Trennung nach EN60601, A-Stecker auf Mini-B-Stecker
Übersicht
Isolationskabel für den direkten Ersatz nicht isolierender Verbindungen, vollständige Trennung aller Leitungen inkl. Masse.
Besonders sichere und leichte Anwendung durch einfachen Austausch vorhandener Verbindungen.
Verwendbar auch als USB-Verlängerung mit optional erhältlichem Buchsenadapter.
Isolation
- Isolationsfestigkeit
- 6000 Vdc für 1 Sekunde, 4000 Vrms für 1 Minute, maximaler Arbeitsbereich 250 Vrms.
- Transientenschutz
- Integrierte Schutzdioden mit Zulassung ±8kV entsprechend IEC 61000-4-2.
Versorgung
- Energieübertragung
- Primär zu sekundär größer 2.5 W, mehr als 75% Effizienz
- Ausgangsstrom
- Größer 500 mA.
Datenübertragung
- Für USB 1.1 und 2.0 kompatible Full Speed Übertragungen, nicht Low Speed und High Speed.
- Keine Software oder Treiber notwendig. Der Isolator wird vollkommen transparent in die Verbindung eingefügt.
Zertifizierung
- Zertifiziert nach EN60601-1:2007, 3te Edition zur Anwendung in allen Bereichen in der Industrie und Medizin.
- CE und FCC Anforderungen erfüllt.
Statusanzeige
- Zwei LEDs zeigen den Verbindungsstatus so wie die Versorgung an.
- Orange: Kabel an PC angeschlossen und bereit
- Orange-Grün: Verbindungsaufbau oder Standby
- Grün: USB Kommunikation eingerichtet
Anschlüsse
- ISOUSB-Cable-B
- USB primär (Host): Stecker Typ A
USB sekundär (Gerät): Stecker Typ B
- ISOUSB-Cable-M
- USB primär (Host): Stecker Typ A
USB sekundär (Gerät): Stecker Typ Mini-B
Lieferumfang
- ISOUSB-Cable-B
- USB Isolatorkabel 2m mit USB-A Stecker, USB-B Stecker.
- ISOUSB-Cable-M
- USB Isolatorkabel 3m mit USB-A Stecker, USB-Mini-B Stecker.
Abmessungen/Umgebung
- Gehäuse Abmessung [mm]
- 78 x 37 x 20 (Länge, Breite, Höhe)
- Kabellänge
- Jeweils 1m (Type B) oder 1.5m (Type M) zum Gehäuse
- Gewicht
- Ungefähr 150g
- Umgebung
- 0-40°C (32-100°F) 20-90% Feuchtigkeit, nicht kondensierend.
| Service: | 3 Jahre Bring-In-Service |
| Signaleingänge: | USB |
| Artikelgewicht: | 0,15 Kg |
