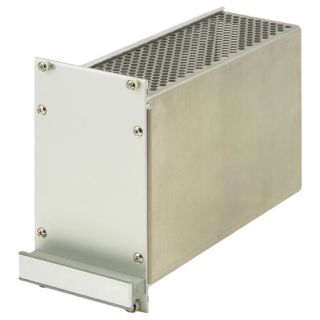

DVI-D über Glasfaser (4LC MM) Empfangsmodul 3HE/7TE

Artikelnummer: 1733

Herstellernummer: ORC-4LC-DVI-5V-3HE|7TE

Zolltarifnummer: 8517 70 90

Medizinisch konforme galvanische Trennung über Glasfaser für DVI-D Signale, von 1 bis 500m. Konform nach EN60601-1-2 mit Netzteil nach EN60601-1. Verbindung mit 4LC Fasern.

Kategorie: Isolatoren


300,00 €

exkl. 19% USt. ,(Standard)

7 auf Lager

Lieferzeit: 2 - 3 Werktage



Medizinisch konforme galvanische Trennung über Glasfaser für DVI-D Signale bis 1.920 x 1.200 Pixel (WUXGA & Full HD 1080), von 1 bis 500m.
Konform nach EMV EN60601-1-2 mit Netzteil nach EN60601-1.
Kompatibel zu nahezu allen DVI-Systemen und zu den Glasfaseranschlüssen der Radiance®-Modelle von National Display (NDSSI).
Standardlängen der Kabel sind 1m, 2m, 10m, 20m, 30m, 50m, 70m und 100m.

Geprüft nach den Richtlinien für Medizinprodukte 93/42/EWG

Der Vorteil der DiMedFibre-DVI Serie sind die abnehmbaren Kabel. Dadurch kann das optische Kabel auch an Stellen verlegt werden, wo der Stecker nicht durch Kabelschächte oder Tragarmsysteme gezogen werden kann. Zu diesem Zweck benutzt das Produkt zwei Duplex-LC Patch Cord Fasern, die nur 4-Kanal Grafikdaten zu übertragen. Die EDID-Daten werden über DDC aus einem lokalen, im Transmitter befindlichen EEPROM gelesen. Der Inhalt dieses EEPROMs wird durch die ?Auto-Programmierung? aus dem Monitor ausgelesen: Bei der ersten Inbetriebnahme wird der Transmitter auf den Monitor aufgesteckt und liest dessen EDID aus. Im Betrieb stellt der Transmitter genau diese Daten dem angeschlossenen Rechner zur Verfügung, der sein Grafiktiming entsprechend anpasst.
Die Größe der Module ist handlich, die rein optische Verbindung erlaubt eine 100%ige elektrische Isolation zwischen Quelle und Display. Ein medizinisches Netzteil werden mitgeliefert, um je nach Verfügbarkeit der Versorgung flexibel zu sein. Der Sender benötigt in den meisten Fällen kein Netzteil, sondern wird durch die Bildquelle mit Strom versorgt (erkennbar am Leuchten der blauen Status-LED). Der Empfänger benötigt meist eine externe Stromversorgung, dazu verwenden Sie bitte das beigefügte medizinische Netzteil.


Typ: Empfänger
Signaleingänge: DVI-D (Single-Link)
