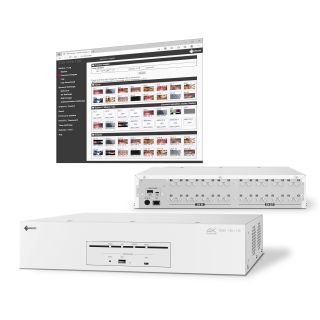

Eizo CuratOR CXS-1616-12G - 16 x 16 SDI-Videokreuzschiene mit 4K zu Full HD Downscaling und Bild-in-Bild

Eizo CuratOR CXS-1616-12G - 16 x 16 SDI-Videokreuzschiene mit 4K zu Full HD Downscaling und Bild-in-Bild

Artikelnummer: CXS-1616-12G
HAN: CXS-1616-12G
Kategorie: Video Management / Kreuzschienen
Hersteller: Eizo

Zusammenführen von Videosignalen im OP, Keine wahrnehmbare Bildverzögerung, Bedienung über Webkonsole, Gleichzeitige Darstellung mehrerer Signale, Flexible Montagemöglichkeiten

Preis auf Anfrage

Muss bestellt werden. Ab Bestellung lieferbar in 14 Tagen.

Beschreibung

Zentralisiertes Umschalten des SDI-Videosignals

Mit 16 Eingängen und 16 Ausgängen (12G-SDI, 6G-SDI, 3G-SDI, HD-SDI und SD-SDI) führt der CXS-1616-12G mehrere Videosignale von verschiedenen Geräten im Operationssaal zusammen, wie Kameras oder Endoskopen. Dies ermöglicht eine zentrale Steuerung und effiziente Umschaltung von Videosignalen und stellt sicher, dass sie an die erforderlichen Ziele, wie Monitore oder Rekorder, übertragen werden.

Integriertes Downscaling

Die Downscaling-Funktion ermöglicht die Ausgabe von Eingangssignalen mit 4K-Auflösung (3840 x 2160 Pixel) in Full HD-Auflösung (1920 x 1080), sodass kein externer Konverter erforderlich ist. Außerdem wird Downscaling von DCI 4K (4096 x 2160 Pixel)* unterstützt.
*Das Bild wird auf 3840 x 2160 zugeschnitten und dann auf 1920 x 1080 herunterskaliert.

Sofortige Bildbetrachtung

Die Bildübertragung erfolgt ohne wahrnehmbare Verzögerung und ermöglicht dem behandelnden Arzt eine nahtlose Hand-Augen-Koordination. Selbst bei Verwendung eines Scalers beträgt die Verzögerung weniger als 0,01 Frames (weniger als 0,08 ms).

Intuitive Bedienung über Web-Konsole

Die Umschalt- und Verteilungssteuerung, Einstellungen und Firmware-Updates des Umschalters können mithilfe einer webbasierten Anwendung von einem PC aus verwaltet werden, der mit dem Netzwerk verbunden ist. Aus dem Eingangsvideo generierte Miniaturbilder verbessern die Sichtbarkeit und Benutzerfreundlichkeit der Eingangs-/Ausgangseinstellungen und erleichtern die Verbindungsprüfung.

Verbesserter Betriebskomfort mit Caliop

CuratOR Caliop, die Software von EIZO zur zentralen Steuerung von Bild- und Videosystemen in Operationssälen, optimiert die Bedienung des Umschalters und anderer Systeme im Operationssaal.

Manuelles Umschalten über USB-Tastatur

An den USB-Anschluss lässt sich eine USB-Tastatur oder ein Ziffernblock anschließen, so dass alternativ zur Verwendung der Webkonsole eine manuelle Umschaltmöglichkeit besteht.

Vereinfachte Ausgabe mehrerer Signale

Mithilfe der PbyP- (Picture-by-Picture), PinP- (Picture-in-Picture) oder 4MIX-Funktion können zwei oder vier verschiedene Eingangssignale ausgewählt und zur gleichzeitigen Anzeige nebeneinander auf einem Monitor oder Rekorder ausgegeben werden. Dadurch ist es nicht mehr erforderlich, zusätzliche Signalkabel an Monitore oder Rekorder anzuschließen.

Flexible Montage

Der Umschalter ist für eine flexible Installation im Operationssaal konzipiert und kann mit der mitgelieferten Halterung in ein 19-Zoll-2U-Rack eingebaut oder mit den vorgesehenen Gummifüßen flach auf einen OP-Wagen gestellt werden.

Der CXS-1616-12G ist nicht als Medizinprodukt klassifiziert.

Allgemein

Zertifizierungen & Standards (Aktuelle Informationen erhalten Sie bei Ihrem lokalen EIZO-Ansprechpartner)	CB(IEC62368-1), CE, UKCA, RoHS, China RoHS, WEEE, IEC60601-1
Zubehör im Lieferumfang (Kann je nach Land variieren. Bitte kontaktieren Sie EIZO für Details)	Netzleitung, Netzteil, Gebrauchsanweisung, Halterung für Rackmontage x 2, Rack-Montageschrauben x 4, Gummifüße x 8

Videosignale

Eingänge	75Ω BNC x 16: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI
Ausgänge	75Ω BNC x 16: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI (Nur gültig, wenn die Hauptstromversorgung eingeschaltet ist)
Unterstützte Eingangs-Signale	4096 x 2160/50p/59,94p/60p, 3840 x 2160/50p/59,94p/60p, 3840 x 2160/25p/29,97p/30p, 1920 x 1080/50p/59,94p/60p, 1920 x 1080/50i/59,94i/60i, 1920 x 1080/25p/29,97p/30p, 1280 x 720/50p/59,94p, 720 x 480/59,94i, 720 x 576/50i
Format Eingangs-Signale	12G-SDI, 6G-SDI (SMPTE ST2082/ST2081) 3G-SDI Level-A/B (SMPTE ST424, ST425) HD-SDI (SMPTE ST292) SD-SDI (SMPTE ST259-C)
Unterstützte Ausgangs-Signale	4096 x 2160/50p/59,94p/60p, 3840 x 2160/50p/59,94p/60p, 3840 x 2160/25p/29,97p/30p, 1920 x 1080/50p/59,94p/60p, 1920 x 1080/50i/59,94i/60i, 1920 x 1080/25p/29,97p/30p, 1280 x 720/50p/59,94p, 720 x 480/59,94i, 720 x 576/50i
Format Ausgangs-Signale	12G-SDI, 6G-SDI (SMPTE ST2082/ST2081) 3G-SDI Level-A/B (SMPTE ST424, ST425) HD-SDI (SMPTE ST292) SD-SDI (SMPTE ST259-C)

Netzwerk-Schnittstelle

Standard	100Base-TX, 1000Base-T
Anschluss	RJ-45

USB

Für Wartung	Vorderseite: USB Typ-A, Mikro-USB (Mikro-B) Rückseite: USB Typ-A, Mikro-USB (Mikro-B)

Verbrauch

Spannungsversorgung	Netzteil: AC 100 - 240 V, 50 / 60 Hz DC Eingang: DC12V
Maximale Leistungsaufnahme	60 W

Physikalische Spezifikationen

Nettogewicht	5,1 kg

Eigenschaften und Funktionen

Skalierung	Eingangssignal: 3840 x 2160/59,94p/60p, 4096 x 2160/59,94p/60p Ausgangssignal: 1920 x 1080/59,94p/60p Anzahl Kanäle: 6ch (4096 x 2160 wird auf 3840 x 2160 zugeschnitten und dann auf 1920 x 1080 herunterskaliert. Die Bildrate ist für Ein- und Ausgang auf 59,94p oder 60p festgelegt. Bei Verwendung eines Skalierers kann kein eingebettetes Audio verwendet werden)
Frame-Verzögerung	Ohne Skalierung: 0 Frame Mit Skalierung: weniger als 0,01 Frame

Umgebungsanforderungen

Betriebstemperatur	5 - 40°C
Betriebsfeuchtigkeit	20 - 90% (R.H., nicht kondensierend)

Angaben zur Produktsicherheit

Herstellerinformationen:

Eizo

, ,
http://www.eizo.de/monitore/radiforce.html

Artikelgewicht:	5,10 kg
Abmessungen(LxBxH) ( Länge × Breite × Höhe ):	26,00 × 43,00 × 8,80 cm
